JJI系列自耦減壓起動控制柜

     JJI系列自耦減壓起動控制柜是根據電控行業`六五`規劃由我所（天津電氣傳動設計研究所）組織行業聯合開發的更新?lián)Q代產品。該產品適用于電壓為380V（或660V）、功率為11至315KW的籠型電動機起動和控制，保護性能完善、工作可靠、節能效果顯著。完全符合新的標準及IEC292-4標準。

根據機械電子工業部、能源部、財政部、中國工商銀行、工商行政管理局6個部委于1989年3月11日聯合發布的《關于公布機械工業第十一批淘汰能耗高、落后產品的通知》中規定，自1990年12月31日起淘汰起 淘汰XJ01、XJ011等老產品，推薦采用JJI系列自耦減壓起動控制柜做為更新產品。為確保新產品的質量及聲譽，我 所除對生產JJI產品廠家產品進行檢查和型式試驗外還對工廠生產條件均進行了驗收對業經驗收合格的企業，已頒 發"JJI產品型號使用證書"。并規定在產品上粘貼"節能產品標志"敬請廣大用戶監督。

1、概述：1.1、用途：

本系列產品適用于交流50HZ（60HZ），電壓為380V或660V功率為11至315KW的三相鼠籠型感應電動機自耦減壓 起動，并可加速電動機至額定轉速和人為停止電動機，對電動機具有過載、斷相、短路等 對自耦變壓器裝有起動 時間的過載保護。 本系列產品的性能符合IEC292-4、IEC439和GB4720-84的有關規定。

1.2、本產品在下列工作條件下能可靠工作：

a.周圍空氣溫度高不超過+40攝氏度，溫度不低于-5攝氏度；

b.周圍空氣溫度24小時平均溫度不超過+35攝氏度；

c.安裝地點海報高度不超過2000m; 　

d.空氣月平均濕度不大于90％（平均氣溫為25攝氏度時）；

e.在有導電性污染或由于預期的凝露使干燥的非導電性污染變?yōu)閷щ娦缘沫h(huán)境中（污染等級3級）。

注：第一種工作制組合：八小時工作制、不間斷工作制、短時工作制、斷續周期工作制的每小時3次，斷非周期工 作制的操作允許一小時6次（時間間隔均勻），然后冷卻2小時。 第二種工作制組合：八小時作制、不間斷工作制 、不間斷工作制、短時工作制斷續周期工作制的每小時6次，斷續非周期工作制允許1小時內操作12次，時間間隔 均勻，然后冷卻2小時。

訂貨須知：

2.1 訂貨時，訂貨人必須寫明下列各項：

a. 所訂的產品型號及規格；

b. 所配電動機的型號、功率、電壓、電流；

c. 所配機械的工作制要求；

d. 訂貨數量；

e. 其他與本產品不符的特殊要求。

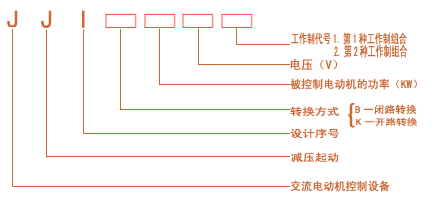

訂貨舉例：JJIB-37/380-1，可控制電動機37KW。

2.2 用戶有符合本說明所規定的正常保管和使用條件下，自發貨日起18個月內，因產品質量不良而發生損壞或不 能正常使用者，由制造廠負責修理。

2.3 本產品為通用控制柜，用戶如有其他特殊要求時，訂貨時可共同協商確定。
